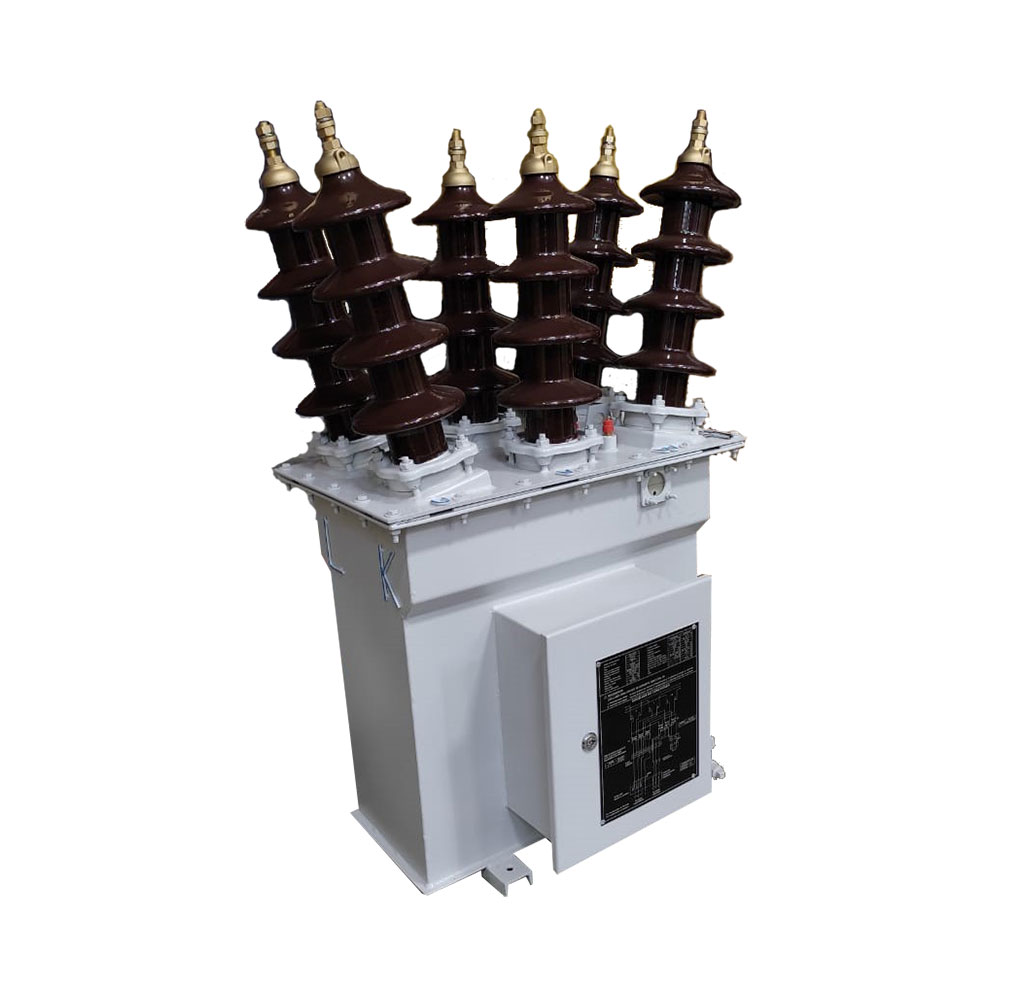

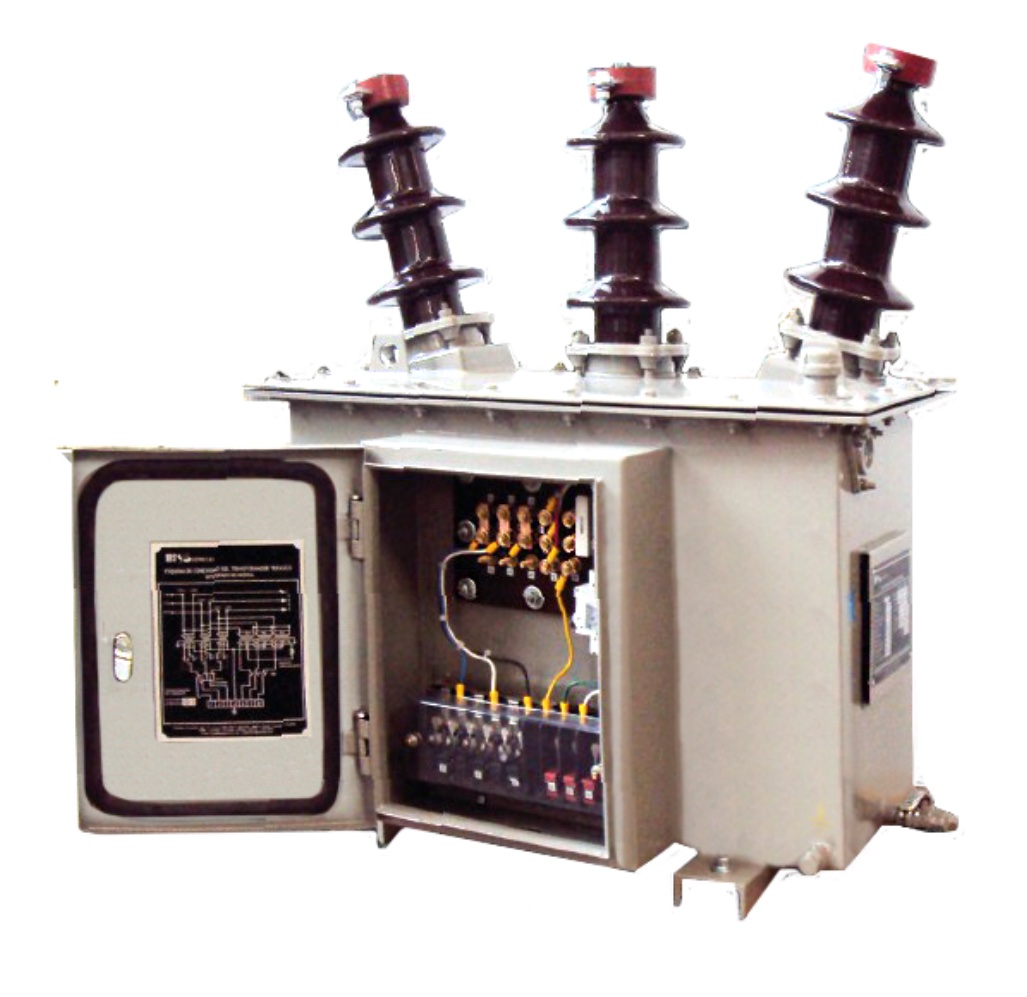

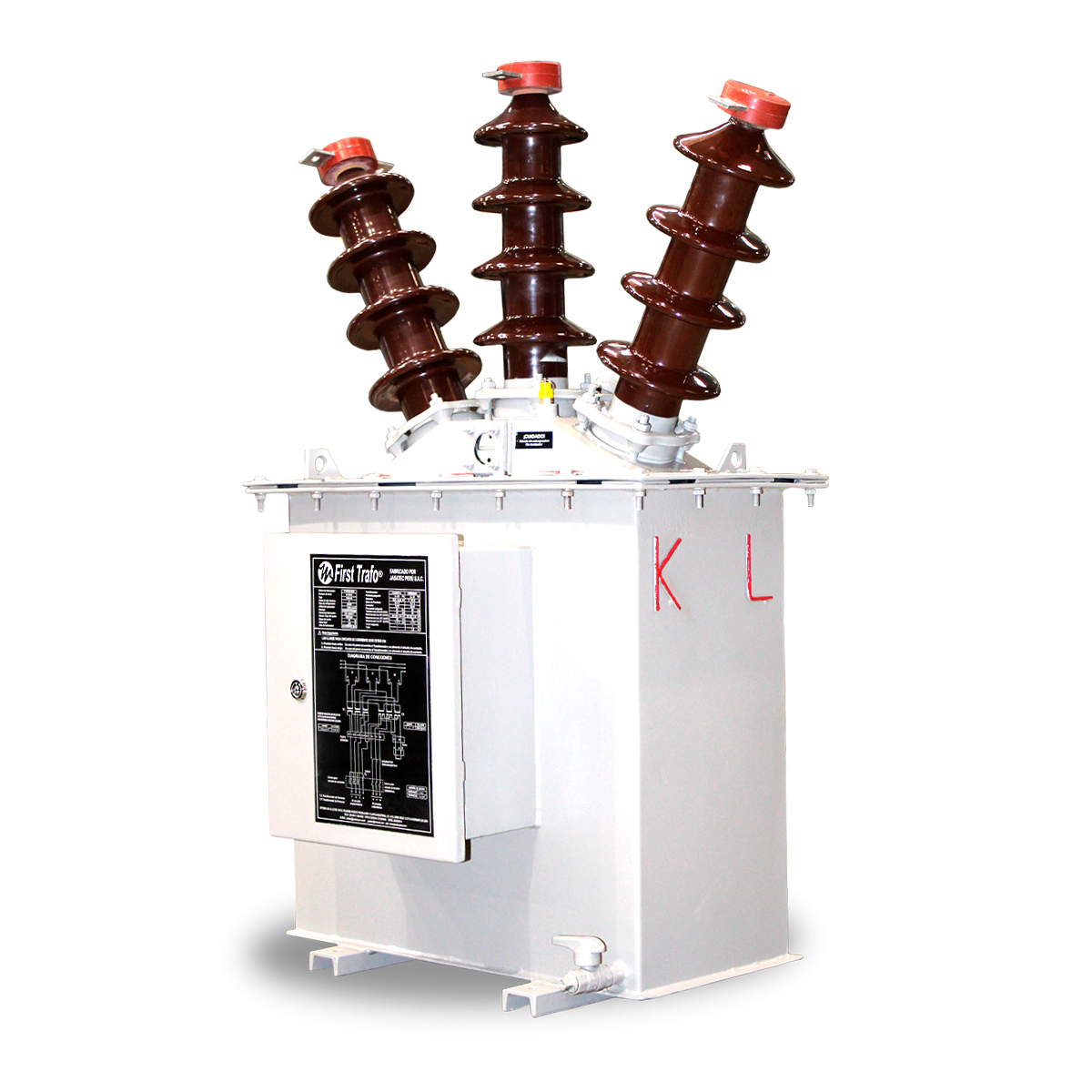

Los transformadores mixtos son equipos que realizan la medición de tensión y corriente en sistemas de distribución monofásicos y trifásicos, desde la red primaria de alimentación en media tensión, hasta valores permisibles que registran los instrumentos de medición habituales. Nuestros transformadores mixtos están diseñados y fabricados para conectarse a redes monofásicas o trifásicas, con configuración delta o estrella. Estos transformadores brindan una reducción considerable de costos por equipo y trabajos de montaje.
Aplicaciones
Los transformadores mixtos de medición de JASATEC PERU SAC son instalados en subestaciones de distribución como punto de partida para la toma de lectura o análisis del sistema. Se instalan generalmente en postes sobre una plataforma (exterior); pero, también podrían diseñarse para ser ubicados dentro de un recinto (interior). Son requeridos por las compañías eléctricas, mineras, industrias y aquellos proyectos que requieran implementar un sistema de medición en media tensión. Nuestra fabricación abarca desde aplicaciones estándares hasta especiales: medición, protección y diseños particulares.
| Características técnicas | |
| Tensión primaria | hasta 36 KV |
| Corriente primaria | hasta 300 A |
| Potencia tensión | hasta 50 VA |
| Potencia corriente | hasta 30 VA |
| Clase de precisión tensión/corriente | 0.5, 0.2 / 0.2, 0.2S |
| Frecuencia | 50 Hz o 60 Hz |
| Altura de operación | hasta 5500 msnm |
| Montaje | exterior o interior |
| Noma de diseño/ fabricación/pruebas | IEC 61869-4 |
