Los paneles en media tensión CHINT están constituidos por cubículos normalizados, modulares y compactos del tipo metal enclosed (LSC2A-PI), a prueba de arco interno (IAC A-FL), equipados con seccionadores de maniobra bajo carga en gas SF6 e interruptores automáticos en vacío, fusibles de medida y/o relés auto-alimentados.
Los paneles CHINT fueron desarrollados para ser usados en la distribución eléctrica secundaria MT. En particular pueden emplearse para la protección y alimentación de líneas eléctricas en recintos de transformación, en instalaciones de cogeneración, instalaciones fotovoltaicas, centros comerciales, hospitales y clínicas, edificios públicos, industrial en general.
Los paneles modulares, permiten la configuración de distintas aplicaciones para sistemas de distribución de energía hasta 40.5 kV. Cada celda es provista de enclavamientos mecánicos y esquemas mímicos que permiten operaciones de maniobra en condiciones de absoluta seguridad. La característica de resistencia al arco interno hace posible su empleo en condiciones de operación y seguridad extremas.
Normas ejecutivas • IEC62271200: 2011 (MOD) Aparatos de control y distribución de CA con envolvente metálico para tensiones nominales superiores a 1 kV y menores a 52 kV • IEC 62271100: 2017 (MOD) Disyuntor de CA de alto voltaje • GB/T 19842014 Disyuntores de corriente alterna de alto voltaje • GB/T 19852014 Seccionador de CA de alta tensión e interruptor de puesta a tierra • GB/T 38042017 Interruptor de carga de CA de alto voltaje de 3,6 kV ~ 40,5 kV • GB/T 39062006 Aparatos de distribución de corriente alterna con envolvente metálica y Equipos de control para tensiones nominales superiores a 3,6 kV y hasta 40,5 kV inclusive • GB/T 42082017 Grados de protección proporcionados por la carcasa (código IP) • GB/T 110222011 Especificaciones comunes para equipos de conmutación y control de alta tensión • GB/T 110232018 Guía de pruebas de hermeticidad al gas SF6 para aparamenta de alta tensión • GB/T 169262009 Combinaciones de interruptores y fusibles de corriente alterna de alto voltaje • DL/T 4042007 Aparatos de distribución y control de corriente alterna con envolvente metálica para tensiones nominales superiores a 3,6 kV y hasta 40,5 kV inclusive

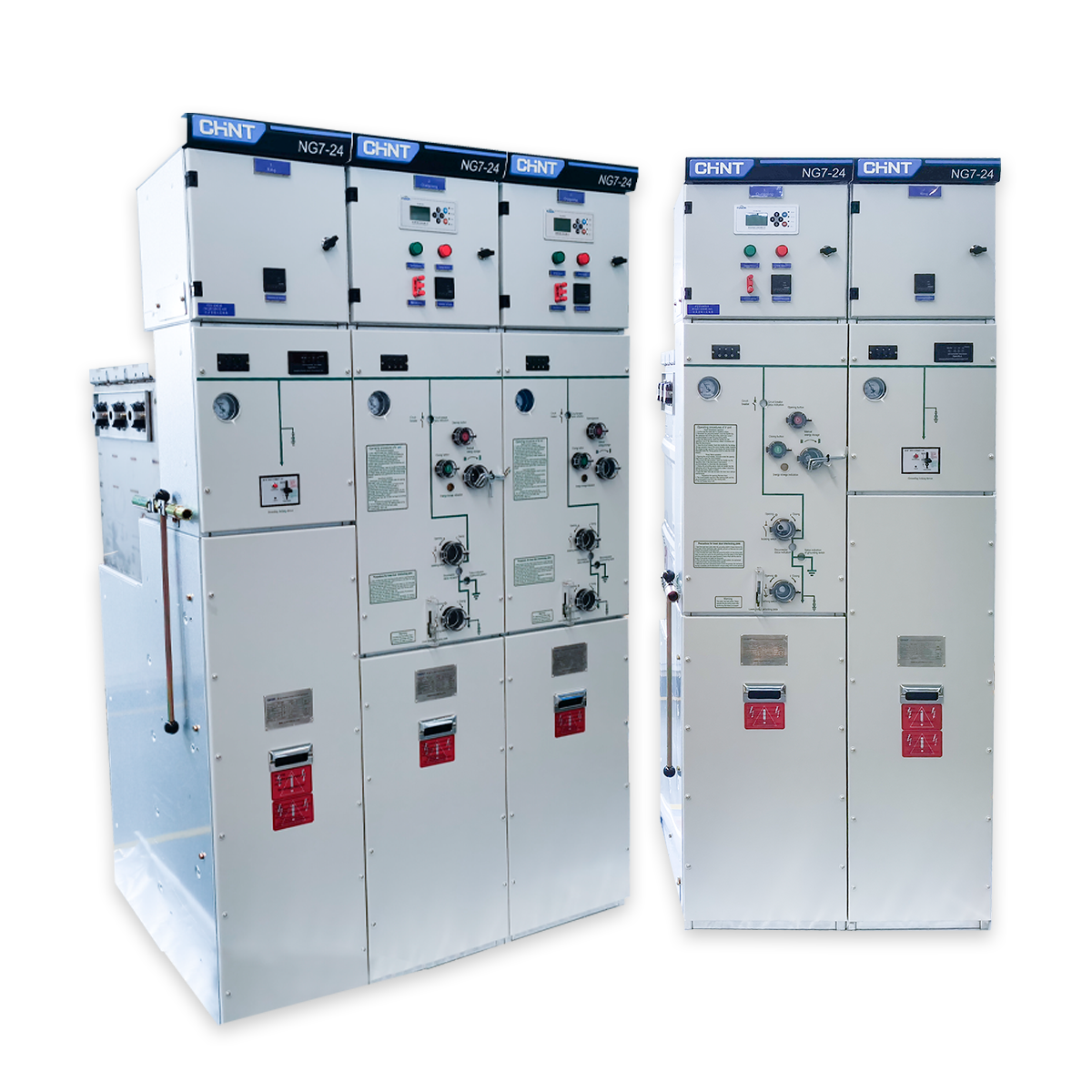

Descripción General Switchgear GIS NG7-24kV – CHINT
| 1. DESCRIPCIÓN GENERAL | |
| TIPO | METAL ENCLOSED |
| APLICACIÓN | IEC62271-200 |
| GRADO DE PROTECCIÓN IP | IP4X |
| GRADO DE PROTECCIÓN IP TANQUE DE GAS | IP67 |
| CLASIFICACIÓN DE ARCO INTERNO (IAC) | AFLR |
| TIPO DE CÁMARA DE EXTENSIÓN DE ARCO | GAS SF6 |
| CALIFICACIÓN SÍSMICA | ZONA SÍSMICA 2 |
| TEMPERATURA AMBIENTE | -20ºC – +40ºC |
| EXPANDIBLE | YES |
| CUSTOMIZABLE | SI |
| COMPARTIMENTADO | SI |
| 2. DATOS ELÉCTRICOS | |
| TENSIÓN ASIGNADA | 24KV |
| FRECUENCIA ASIGNADA | 60HZ |
| CORRIENTE EN BARRAS | 630 AMP |
| TENSIÓN DE ENSAYO A FRECUENCIA INDUSTRIAL | 50/60 KV |
| CORRIENTE DE CORTA DURACIÓN ADMISIBLE | 20KA/3S (EXCEPTO FUSIBLE) |
| TENSIÓN DE ENSAYO A IMPULSO TIPO RAYO | 125/145KV |
| CORRIENTE DE PICO | 50KA |
| TENSIÓN AUX. CIRCUITO DE CONTROL | 24VDC |
| TENSIÓN AUX. CIRCUITO DE CALEFACCIÓN | 220VAC |
| 3. DATOS COMPLEMENTARIOS | |
| SISTEMA DE INDICADORES DE PRESENCIA DE TENSION | SI |
| INTERBLOQUEOS | SI |
| ENSAYOS DE RUTINA | SI |
| COLOR DEL GABINETE | RAL7035 |
4. TIPO DE CELDA

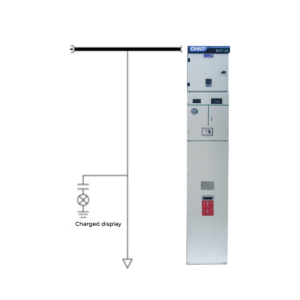

4.1. CELDA TIPO NG7-D REMONTE
| 01 CELDA TIPO NG7-D / (375X750X(1600+350)) |
| 01 DETECTOR DE PRESENCIA DE TENSIÓN DXN-24/Ǫ |
| 01 CONTROLADOR DE TEMPERATURA Y HUMEDAD WSD-6 |
| 01 DETECTOR DE FALLAS A TIERRA EKL4 |

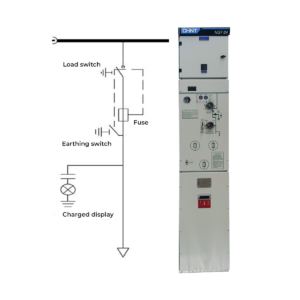

4.2. CELDA TIPO FUSIBLE
| 01 CELDA TIPO NG7-F / (420X750X(1600+350)) |
| 01 DETECTOR DE PRESENCIA DE TENSIÓN DXN-24/Ǫ |
| 01 CONTROLADOR DE TEMPERATURA Y HUMEDAD WSD-6 |
| 01 SECCIONADOR BAJO CARGA 630A – 20KA/3S |
| 01 SECCIONADOR DE PUESTA A TIERRA 630 A |
| 01 BOBINA DE DISPARO 24VCC |

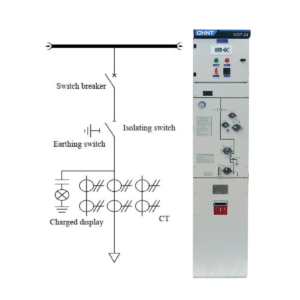

4.3. CELDA TIPO NG7-V INTERRUPTOR
| 01 CELDA TIPO NG7-V / (420X750X(1600+350)) |
| 01 INTERRUPTOR EN VACÍO 24KV 630AMP |
| 01 SECCIONADOR BAJO CARGA 630A – 20KA/3S |
| 01 SECCIONADOR DE PUESTA A TIERRA 630 A |
| 03 TRANSFORMADORES DE CORRIENTE LDZC-20 // 300-600/5 A 0.2FS10/5P10 5/5VA |
| 01 BOBINA DE DISPARO 24VCC |
| 01 RELE DE PROTECCIÓN FS-R210E |
| 01 CONTROLADOR DE TEMPERATURA Y HUMEDAD WSD-6 |
